ロックマンエース工法
ロックマンエース工法【概要】
弊社は豊富な施工機器のラインナップを誇っており、特にロックマンエースエ法では、Φ400・Φ500・Φ600・Φ800 のフルラインナップを保有しています。他の工法も含めてあらゆる現場状況に対応が可能です。
広い適用土質
さまざまな地盤条件に対応する画期的な工法として開発されたロックマンに準じ、 滞水砂地盤・礫・転石・岩盤・コンクリート・複合地盤などの難しい条件下でも優れた掘削性能を発揮し、 長距離推進を可能にしています。
TRW-400A/500A
| 管種 | H（単位：mm） | |
|---|---|---|
| TRW-400A | さや管 | 715 |
| TRW-400A | 合成管・ヒューム管 | 590 |
| TRW-500A | さや管 | 765 |
| TRW-500A | 合成管・ヒューム管 | 615 |
TRW-600A/800A
| 管種 | H（単位：mm） | |
|---|---|---|
| TRW-600A | さや管 | 1,015 |
| TRW-600A | 合成管 | 990 |
| TRW-800A | さや管 | 1,015 |
| TRW-800A | 合成管 | 990 |

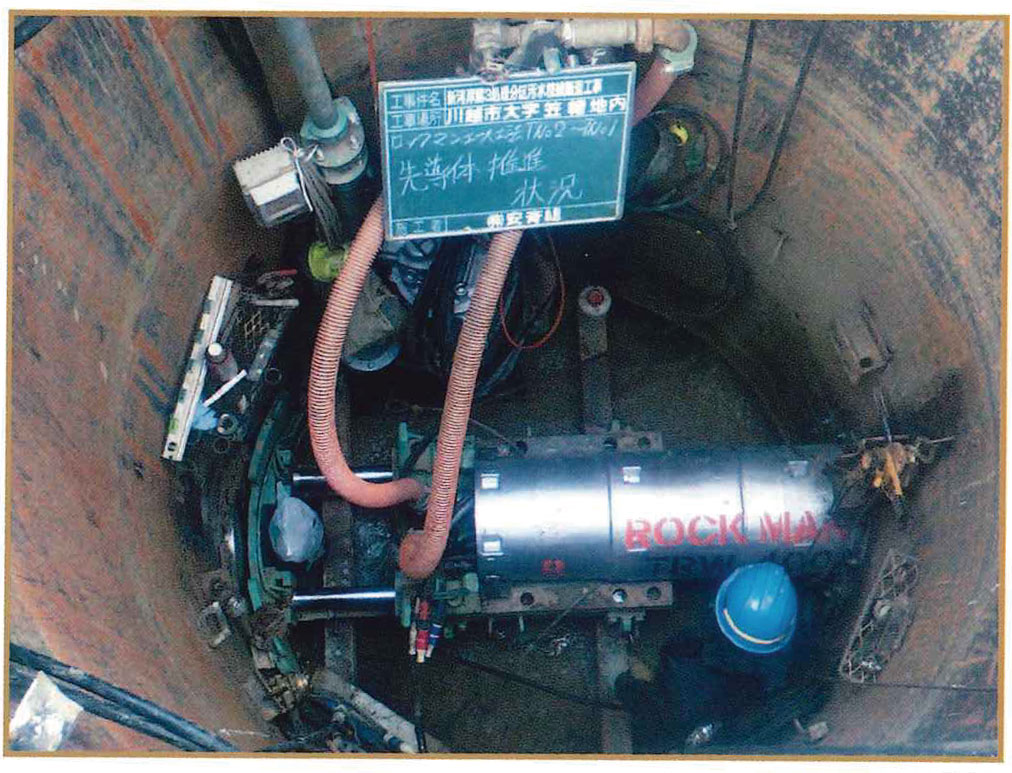

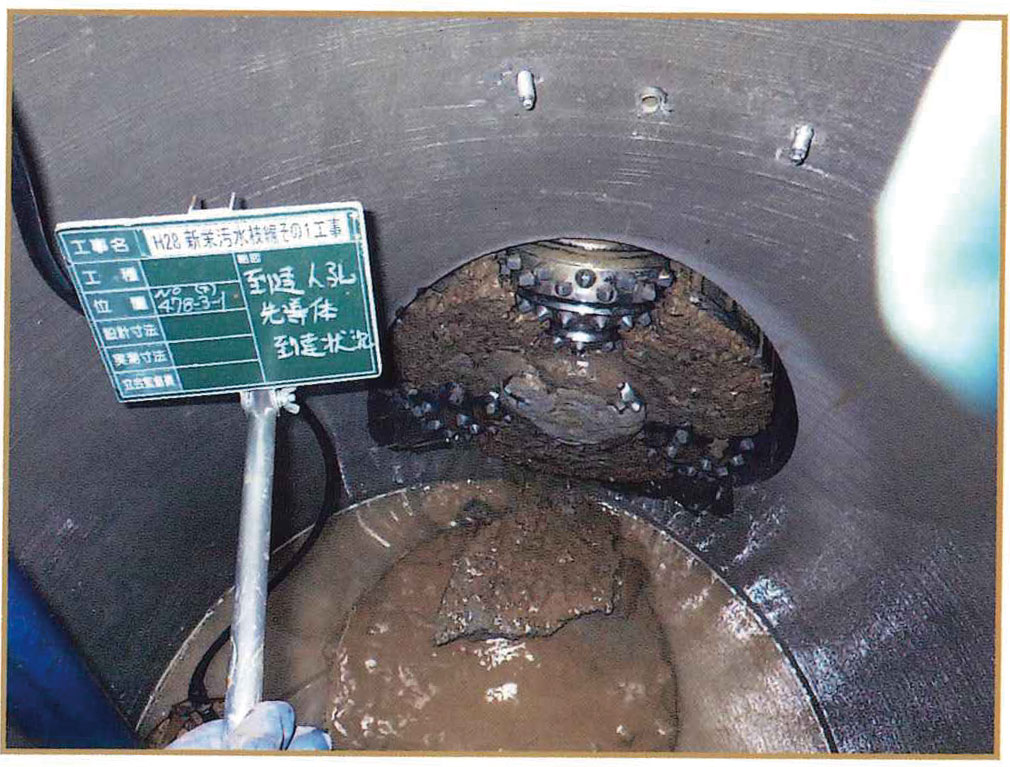

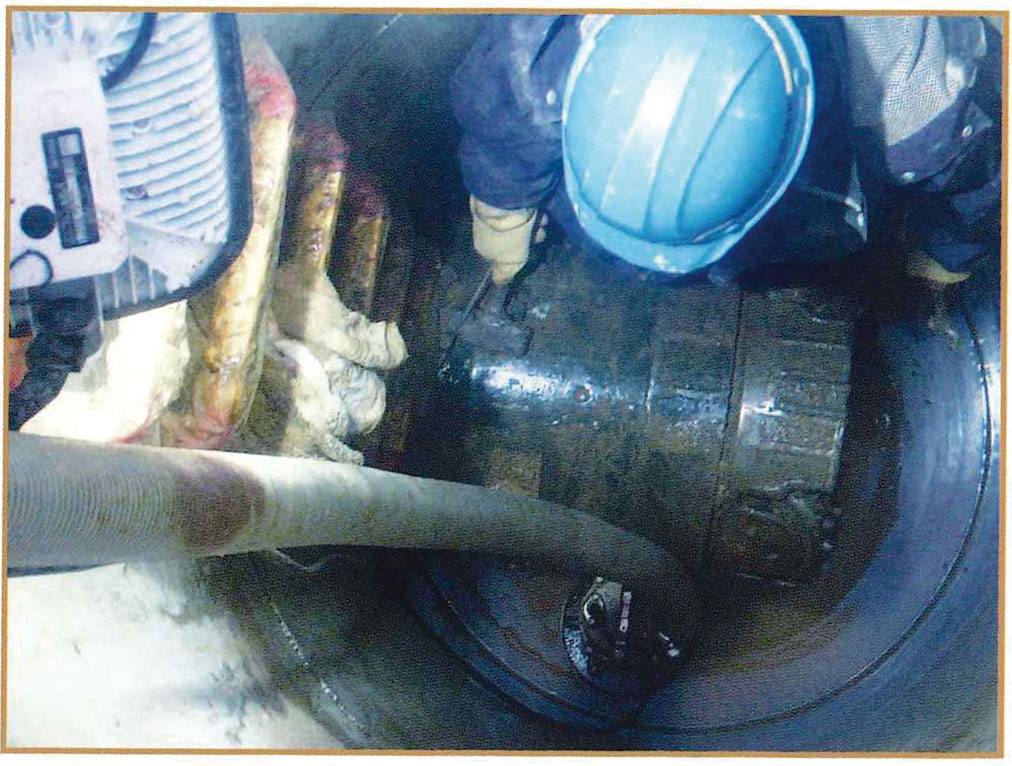

ロックマンエース工法 Φ400
特記事項
- 堀削土質は帯水砂層に玉石が点在

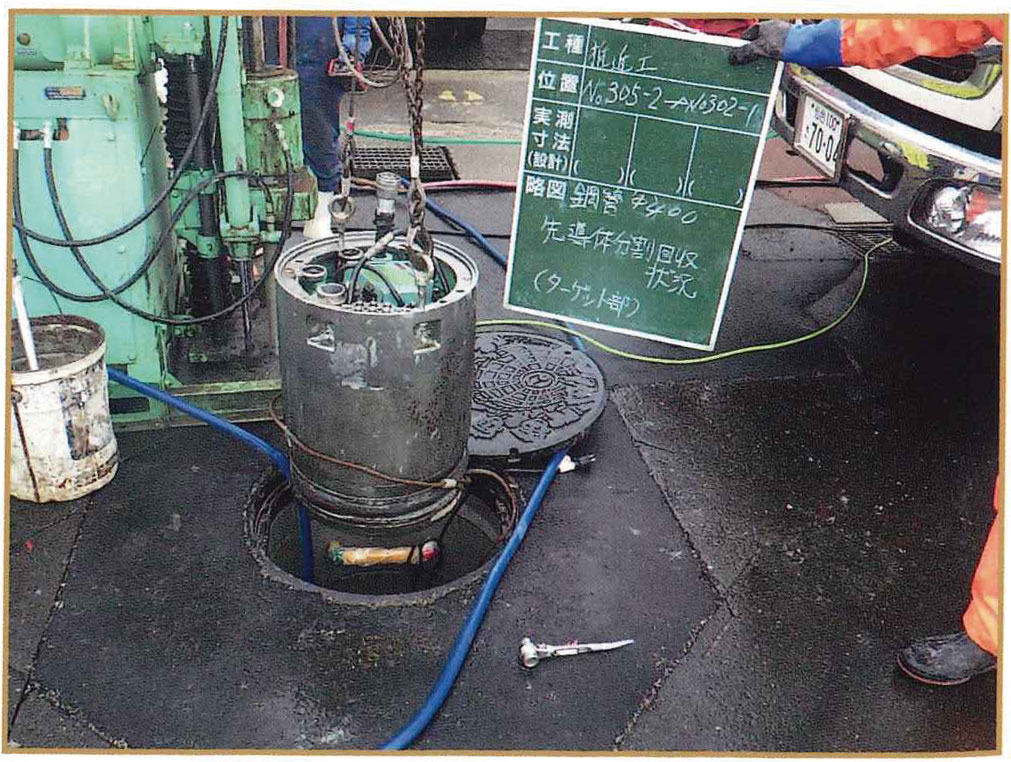

- １号人孔より回収が可能
| 発進立坑 | 到達立坑 | 鋼管 | 本管 | 推進延長 | 土質 |
|---|---|---|---|---|---|
| ケーシングΦ2000 | １号組立マンホール | Φ400 | 塩ビ管Φ250 | L＝131.6m | 強風化火山円礫岩 |
-
-
-
-

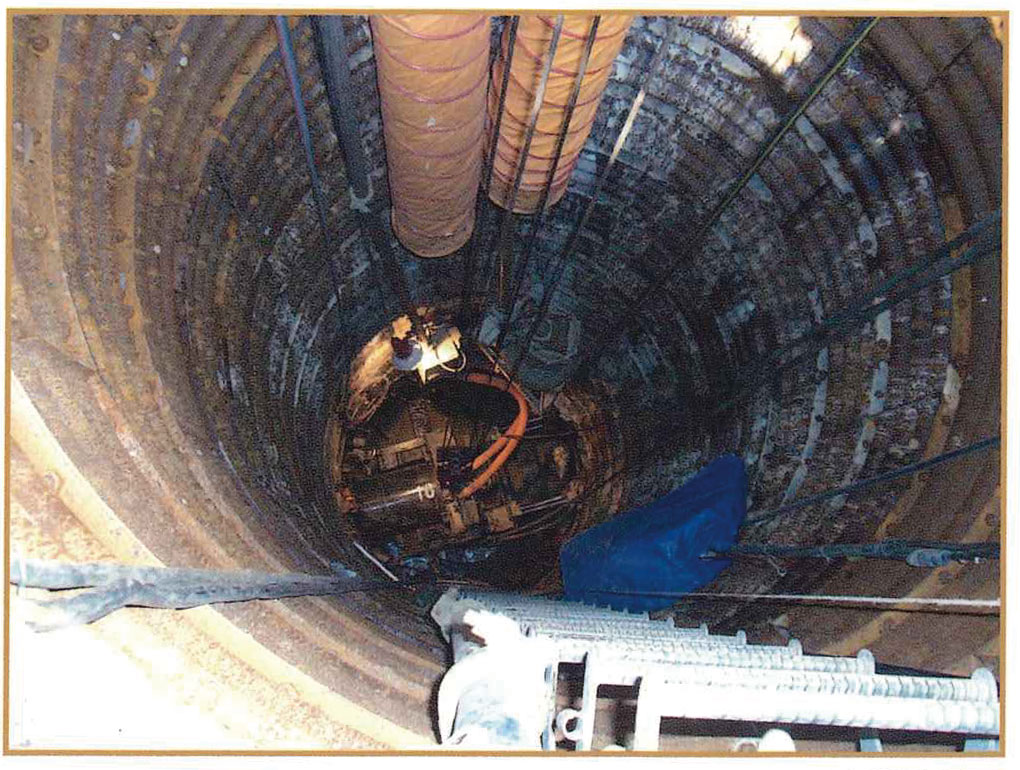

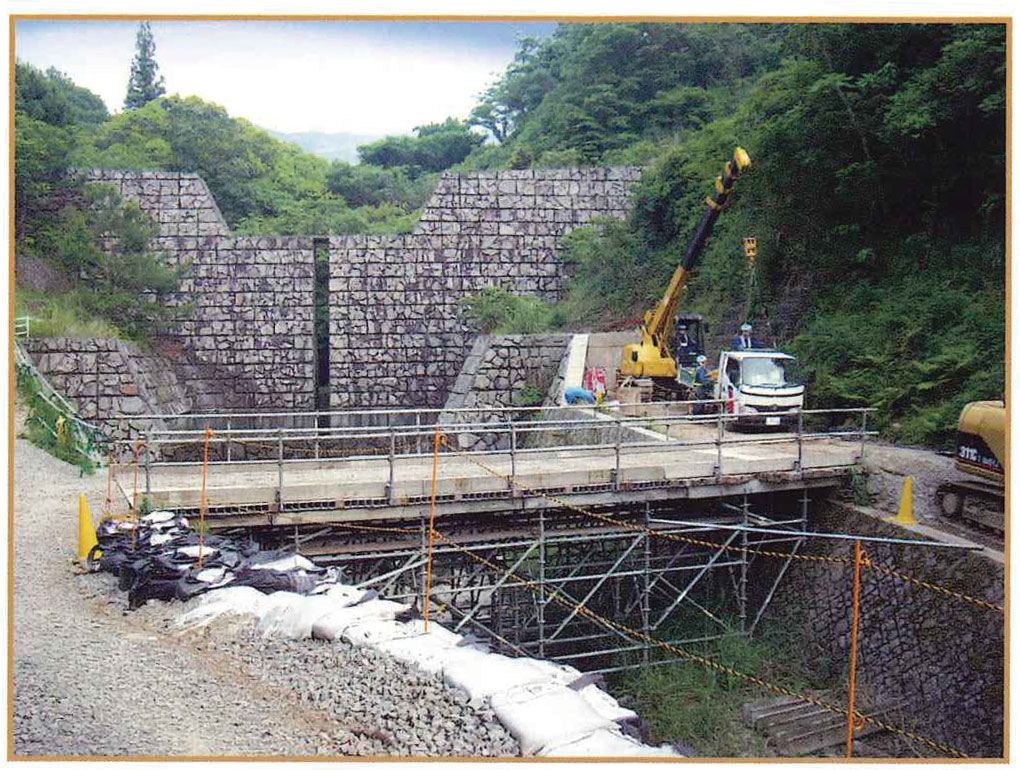

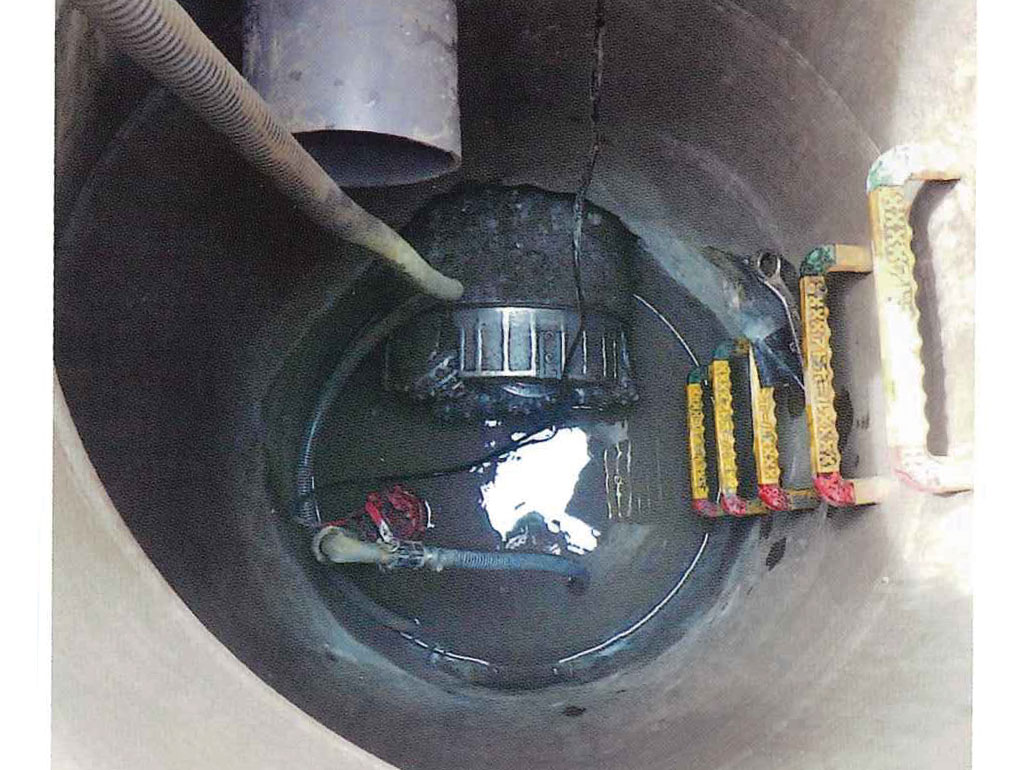

ロックマンエース工法 Φ500
特記事項
- 推進深さGL から40m 以上で、泥水工法で施工
- 岩盤の強度はMax で160 MN/m2
| 発進立坑 | 到達立坑 | 鋼管 | 本管 | 推進延長 | 土質 |
|---|---|---|---|---|---|
| ライナープレートΦ2,000 | ライナープレートΦ2,000 | Φ500 | 塩ビ管Φ300 | L＝426.89m | 硬岩 |
-
-
-
-

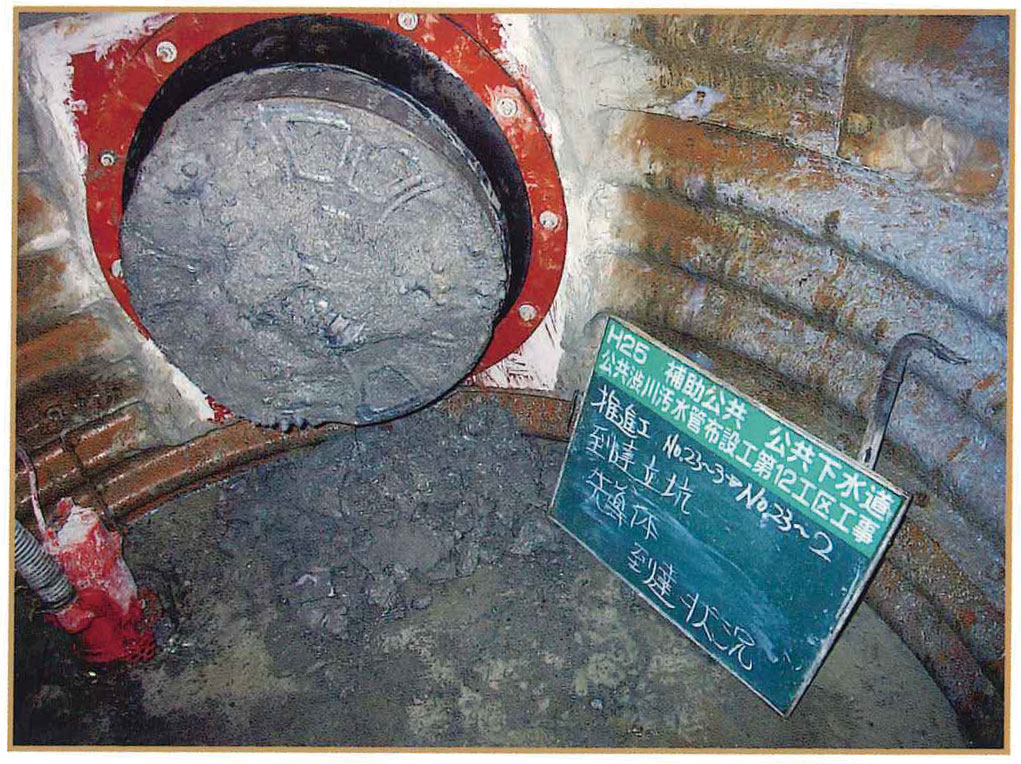

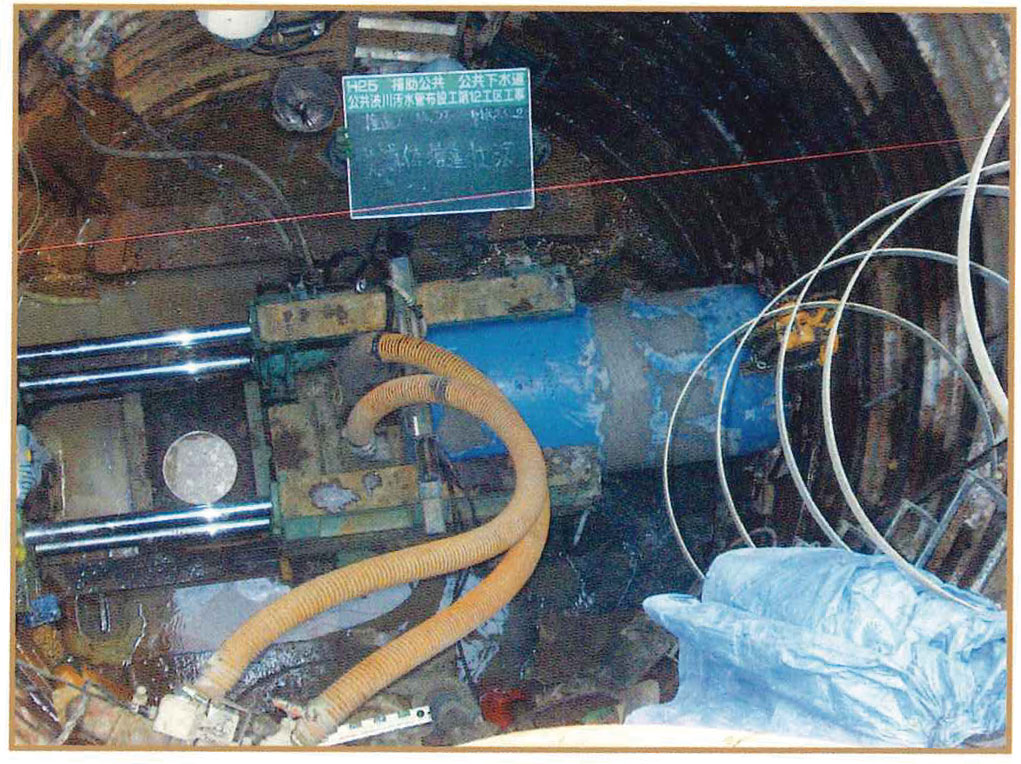

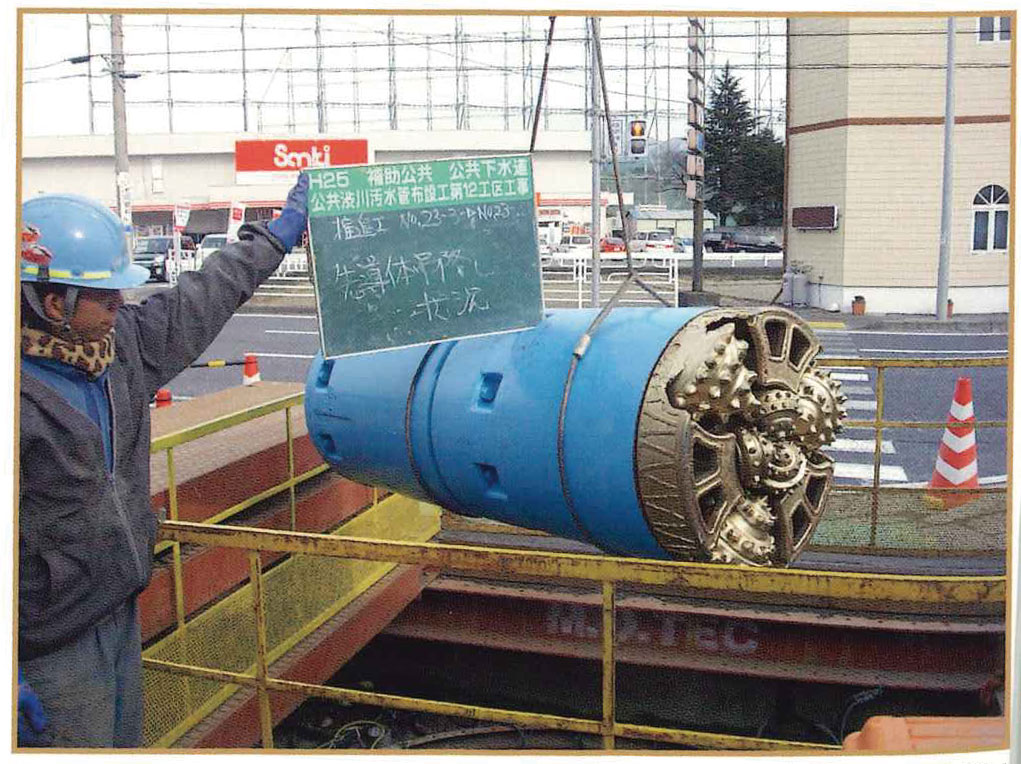

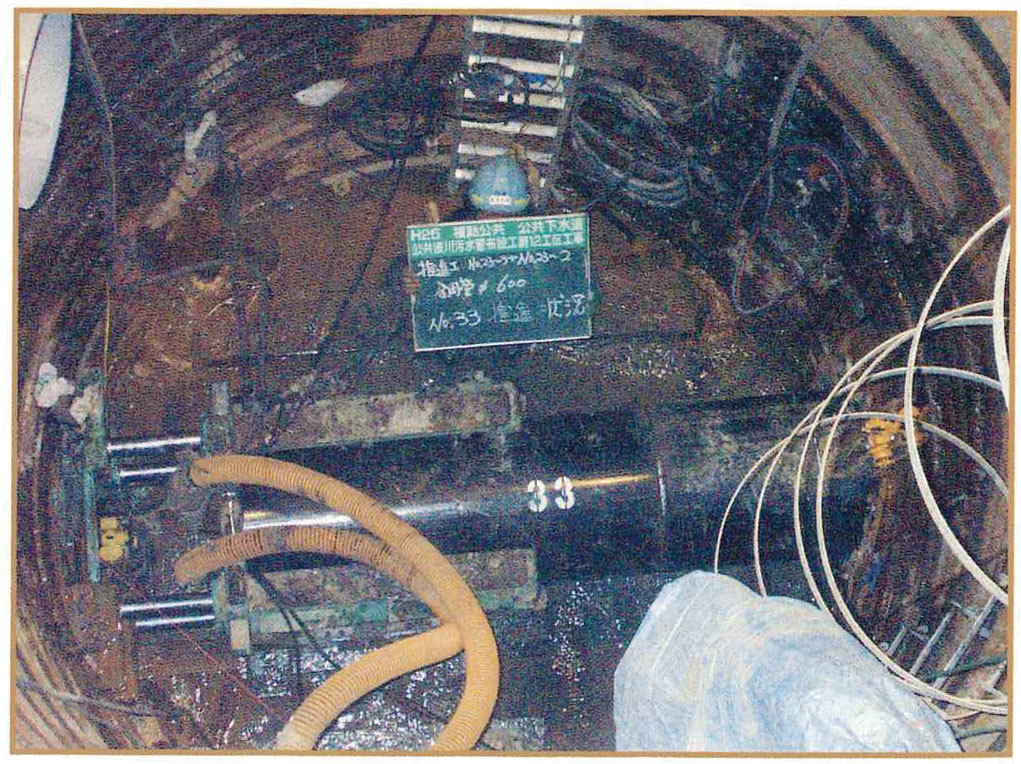

ロックマンエース工法 Φ600
特記事項
- 掘削土質は玉石・転石土質で、最大転石は1,500mm 程度
- Φ2,500 発進が可能
- 車上プラントの施工が可能
| 発進立坑 | 到達立坑 | 鋼管 | 本管 | 推進延長 | 土質 |
|---|---|---|---|---|---|
| ライナープレートΦ2,500 | ライナープレートΦ2,000 | Φ600 | Φ400 | 174.1m/4 スパン | 玉石・転石混じり土（II） |
-
-
-
-

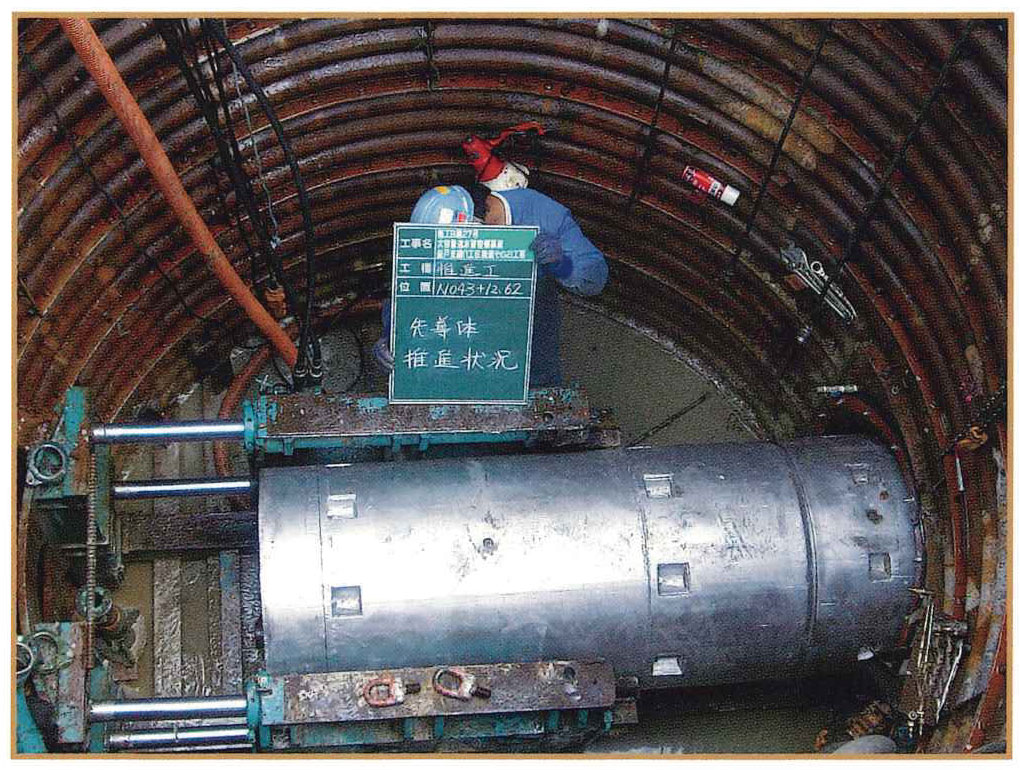

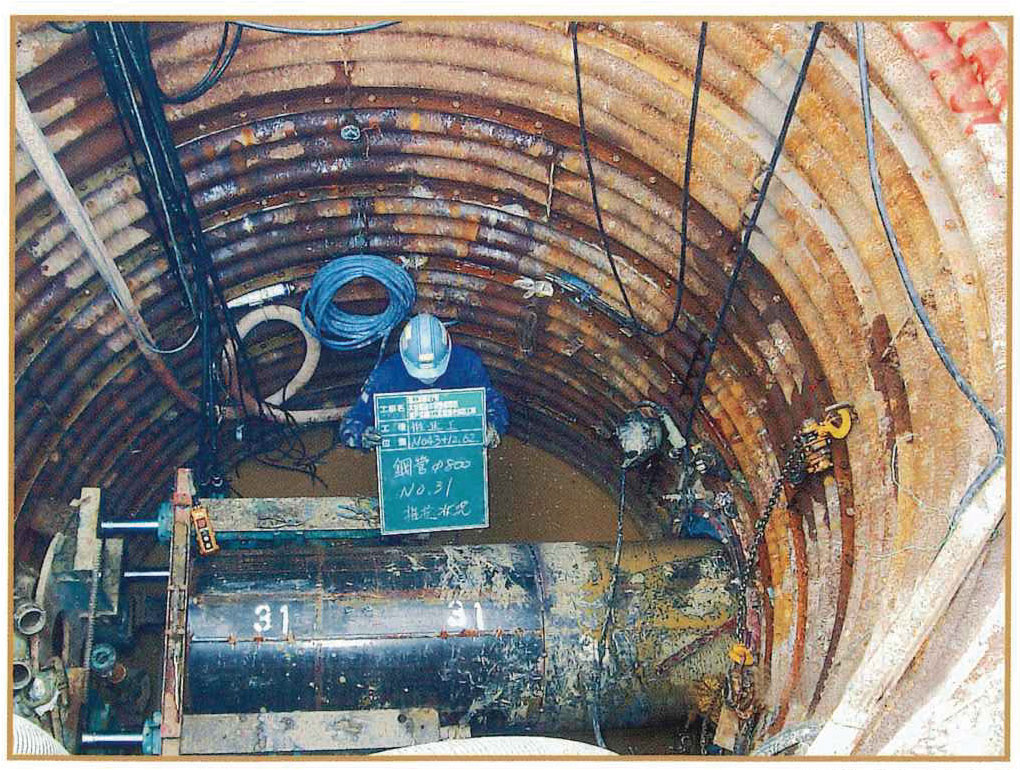

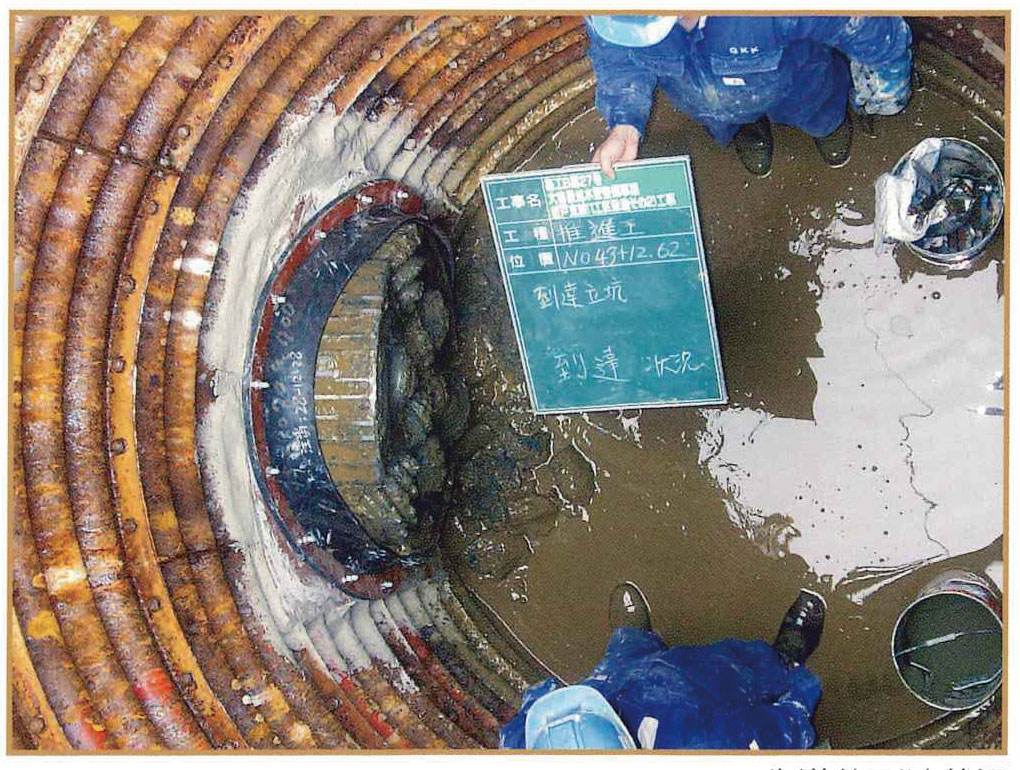

ロックマンエース工法 Φ800
特記事項
- 掘削土質は花崗岩( 御影石) で、下り勾配による水没の危険性を回避
- Φ2,500 発進が可能
- 車上プラントの施工が可能
| 発進立坑 | 到達立坑 | 鋼管 | 推進延長 | 土質 |
|---|---|---|---|---|
| ライナープレートΦ2,500 | ライナープレートΦ2,000 | Φ800 | 45m | 花崗岩 |
-
-
-
-
